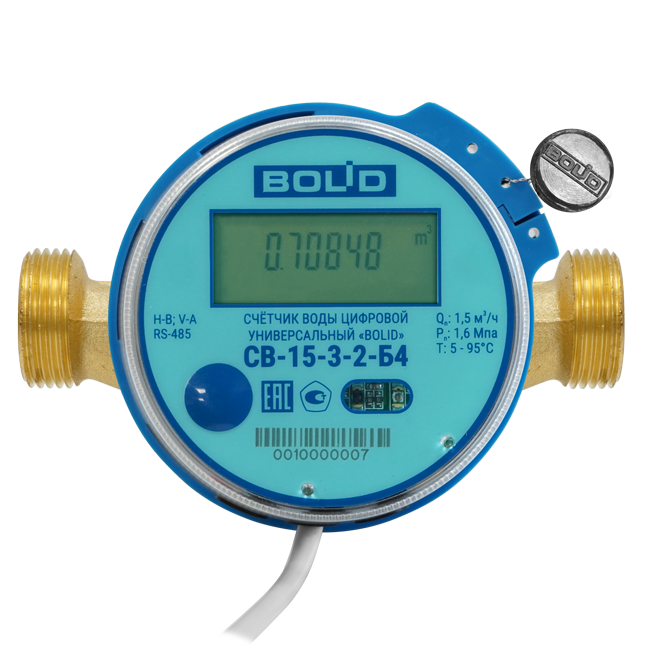

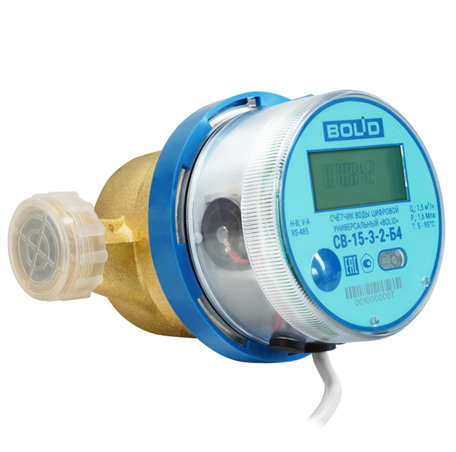

Счётчик воды цифровой «BOLID» СВ-15-3-2-Б4 (RS-485, MeterBus, ХВС/ГВС, Ду15)
Счётчик предназначен для использования как автономно, так и в составе систем АСКУЭ (АСКУВ). Рекомендованная производителем система - АСКУЭ «Ресурс».
Счётчик зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ подсистема «Аршин») под №95330-25. Свидетельство об утверждении типа СИ действует до 25.04.2030.
Соответствует требованиям ГОСТ Р 50601-93.
Назначение и область применения
Счётчик воды цифровой универсальный «BOLID» СВ-15-3-2-Б4 предназначен для измерений объёма питьевой воды, протекающей в системах холодного и горячего водоснабжения (ХВС/ГВС) по СанПиН 2.1.3684-21. Применяется в условиях круглосуточной эксплуатации на объектах ЖКХ, может устанавливаться как в горизонтальные, так и в вертикальные трубопроводы.
Прибор оснащён электронным модулем, который обеспечивает:
- Измерение объёма воды, протекающей по трубопроводу;
- Измерение скорости потока воды;
- Фиксацию несанкционированного воздействия на счётчик внешним магнитным полем;
- Хранение показателей в виде архивов;
- Отображение измеренных данных на ЖКИ-дисплее;
- Трансляцию данных по интерфейсу RS-485 в системы АСКУЭ (АСКУВ) для коммерческого учёта воды в системах ХВС/ГВС.
Ключевые задачи, которые решает применение счётчиков воды цифровых «BOLID» в проектах многоквартирных домов:
- Поквартирный учёт воды с автоматизированным сбором показаний через АСКУЭ;
- Общедомовой коммерческий учёт ХВС/ГВС в составе систем диспетчеризации.
- Интеграция в любые системы АСКУЭ — прибор оснащён открытым протоколом MeterBus и интерфейсом RS-485, что позволяет подключать его к системам учёта различных производителей.
Рекомендованная производителем система — АСКУЭ «Ресурс» (АО НВП «Болид»), в составе которой счётчик работает без дополнительных шлюзов и преобразователей.
Технические характеристики
Метрологические параметры
| Параметр | Значение (Ду15) |
|---|---|
| Диаметр условного прохода, Ду | 15 мм |
| Метрологический класс по ГОСТ Р 50193.1-92 | A, B, C |
| Номинальный расход, Qn | 1,50 м³/ч |
| Максимальный расход, Qmax | 3,00 м³/ч |
| Диапазон температур измеряемой среды | от +5 до +95 °С |
| Максимальное рабочее давление | 1,6 МПа |
| Межповерочный интервал | 6 лет |
Эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Степень защиты корпуса | IP65 |
| Напряжение питания | 3,6 В (литиевая батарея ER18505) |
| Средний срок службы батареи | 6 лет |
| Средний срок службы прибора | 12 лет |
| Средняя наработка на отказ | 100 000 часов |
Параметры интерфейса
| Параметр | Значение |
|---|---|
| Тип интерфейса | RS-485 |
| Протокол | MeterBus (M-Bus) |
| Максимум приборов в шлейфе | 256 |
| Максимальная длина шлейфа | 1200 м |
| Питание интерфейса | внешнее, 8–24 В |
| Ток потребления RS-485, мА, не более | 15 |
| Скорость обмена данными, бод | 2400 |
| Число стоп-бит | 1 |
| Четность | Even |
| Число бит-данных | 8 |
| Маркировка жил кабеля RS-485: | |
| — Красный | + |
| — Синий | 0 |
| — Желтый | A |
| — Зеленый | B |
Документация
Для включения прибора в проектную документацию необходимы:
- Свидетельство об утверждении типа СИ №95330-25 (ФИФ ОЕИ)
- Паспорт счётчика
- Руководство по эксплуатации с указаниями по монтажу и подключению
Расшифровка обозначения модификации
Структура обозначения счётчика позволяет точно указать параметры при заказе.
СВ-15-3-2-Б4:
| Литера | Значение |
|---|---|
| СВ | Счётчик воды |
| 15 | Ду15 |
| 3 | Максимальный расход 3 м³/ч |
| 2 | Монтажная длина 110 мм |
| Б4 | Проводной интерфейс RS-485 |
Доступные исполнения канала связи: Б1 (LoRaWAN), Б2 (NB-IoT), Б3 (радиоподсистема «Болид» С2000Р), Б4 (RS-485), Б5 (M-Bus), Б6 (импульсный выход).
Применение счётчиков воды «BOLID» СВ-15-3-2-Б4 в системе АСКУЭ «Ресурс»
Счётчик СВ-15-3-2-Б4 является штатным прибором учёта воды в составе системы АСКУЭ «Ресурс». Система АСКУЭ «Ресурс» зарегистрирована в ФИФ ОЕИ, рег. №60424-15, поддерживает до 100 000 точек учёта на одном сервере, интегрирована со специализированными программными продуктами для управляющих компаний, бухгалтерской программой 1С и программами региональных расчетных центров.
Система АСКУЭ «Ресурс» окупается за счёт:
- контроля расхода ресурса на общедомовое имущество;
- сокращения затрат на оплату труда контролёров;
- снижения задолженности за коммунальные ресурсы;
- предотвращения хищений.
Реализованные проекты с использованием счётчиков воды от НВП «Болид» в разделе «Объекты».
Преимущества значимые при разработке задания на проектирование
-
Наличие типовых проектов применения счётчика в составе системы АСКУЭ «Ресурс». В составе рекомендованной производителем системы счётчик опирается на готовые проектные решения — это сокращает время разработки задания и снижает риск ошибок при проектировании. Типовые проекты для МКД, 15 этажей, 3 секции.
-
Экономия на эксплуатации: смонтировал, настроил, забыл. Стабильная работа в шлейфе RS-485 не требует обслуживания после пусконаладки. Стабильность на длительном сроке эксплуатации – это основное преимущество интерфейса RS-485 перед радиоканальными схемами построения систем АСКУЭ. Средний срок службы прибора - 12 лет, что перекрывает типовой цикл эксплуатации узла учёта.
-
Масштабируемость системы учёта. Один шлейф RS-485 поддерживает до 256 приборов. Это позволяет охватить весь стояк или секцию дома без дополнительных повторителей интерфейса. Длина линии до 1200 метров достаточна для большинства типовых проектов МКД.
-
Защита от несанкционированного вмешательства. Прибор оснащён защитой от внешнего магнитного поля, что исключает искажение показаний с помощью магнитов — распространённый способ хищения ресурсов.
-
Автономная работа и энергонезависимость. При отсутствии внешнего питания интерфейса счётчик продолжает измерять объём и отображать данные на ЖКИ. Литиевая батарея ER18505 обеспечивает минимум 6 лет работы без замены при стандартном режиме опроса.
-
Открытый протокол MeterBus. Счётчик не привязан к единственной системе и может быть интегрирован в любую АСКУЭ, поддерживающую протокол MeterBus. Это снимает ограничения при выборе системы диспетчеризации и позволяет использовать прибор в проектах с уже заложенным оборудованием других производителей.
