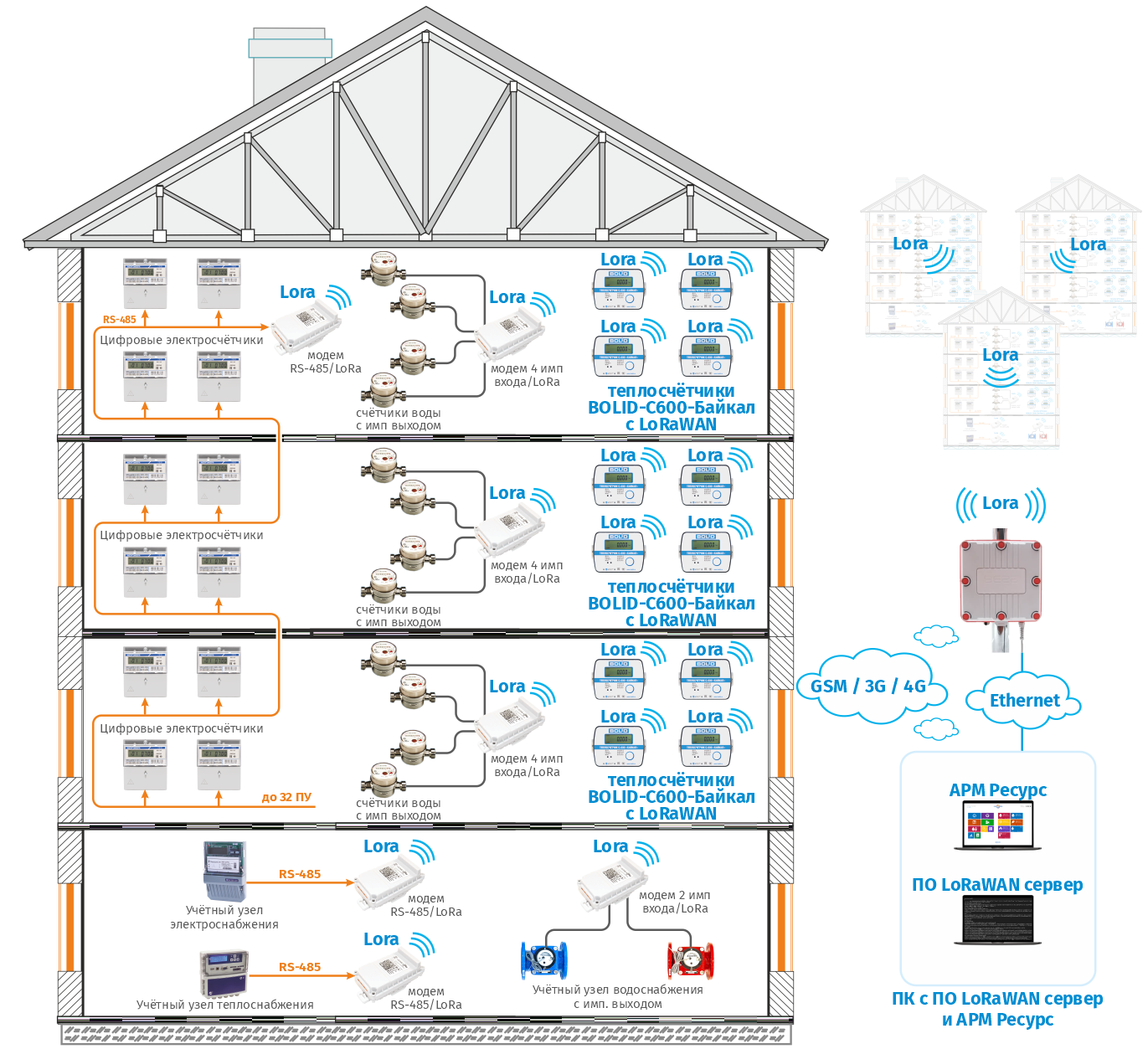

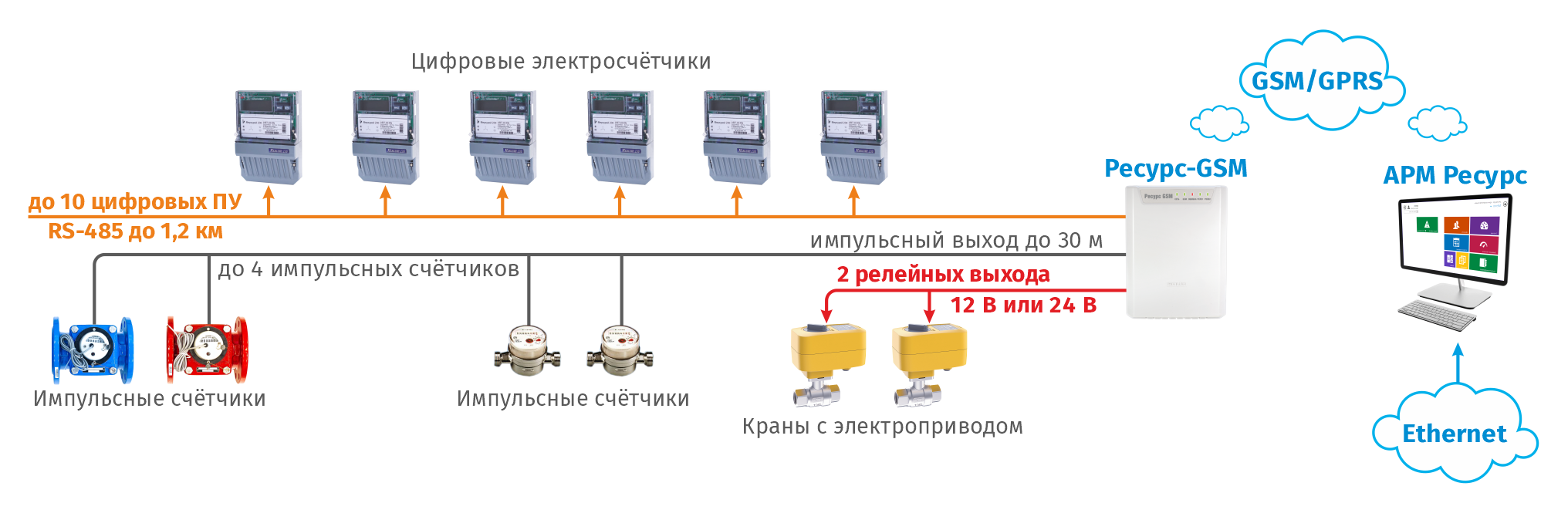

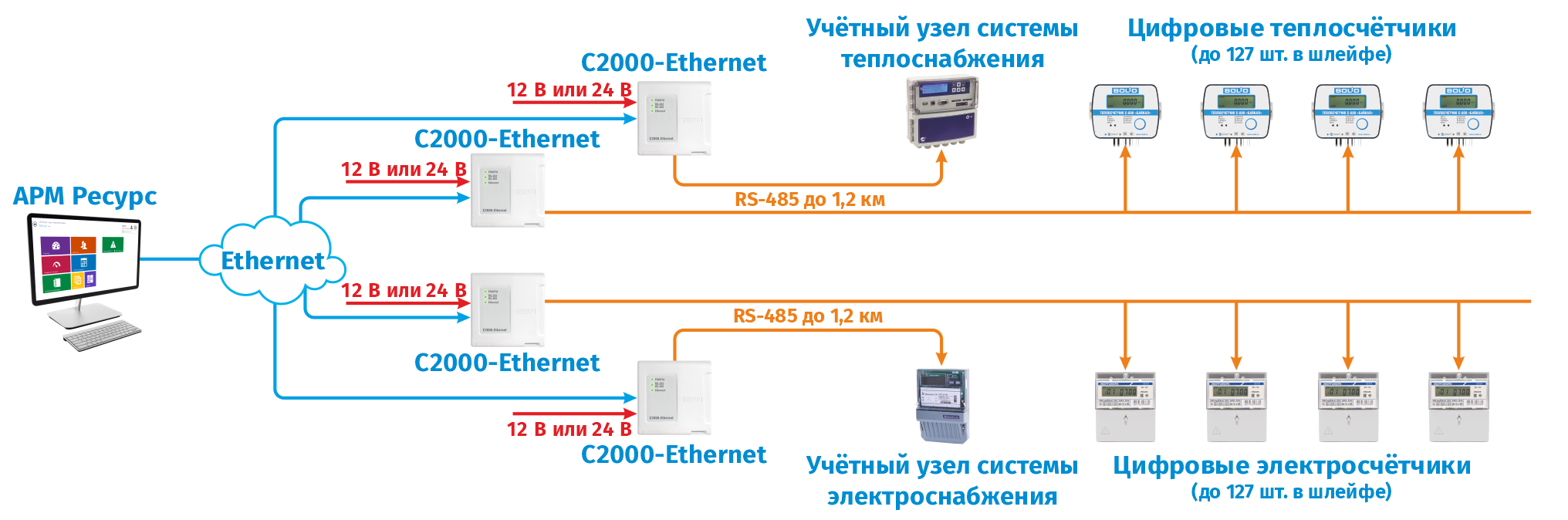

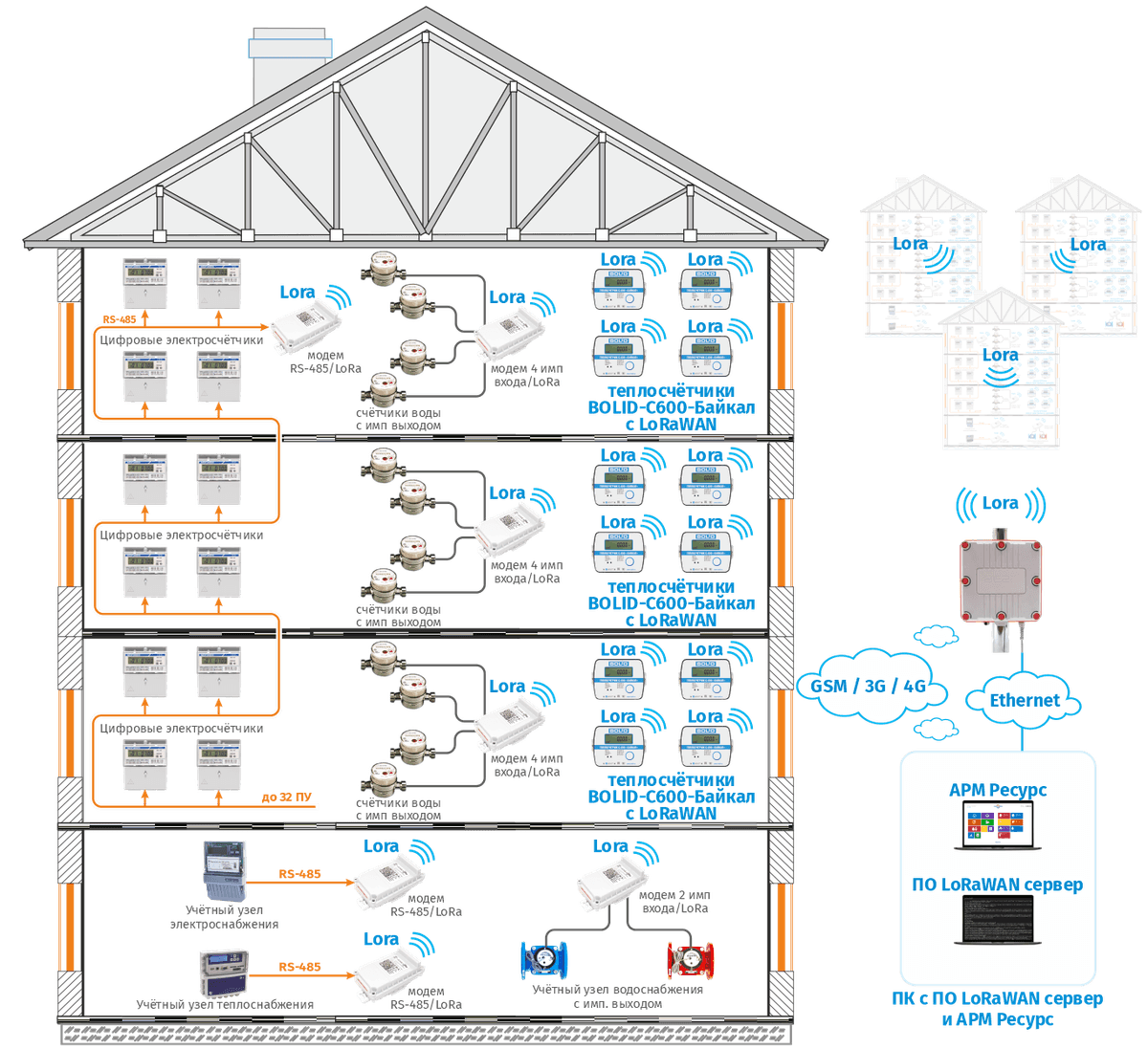

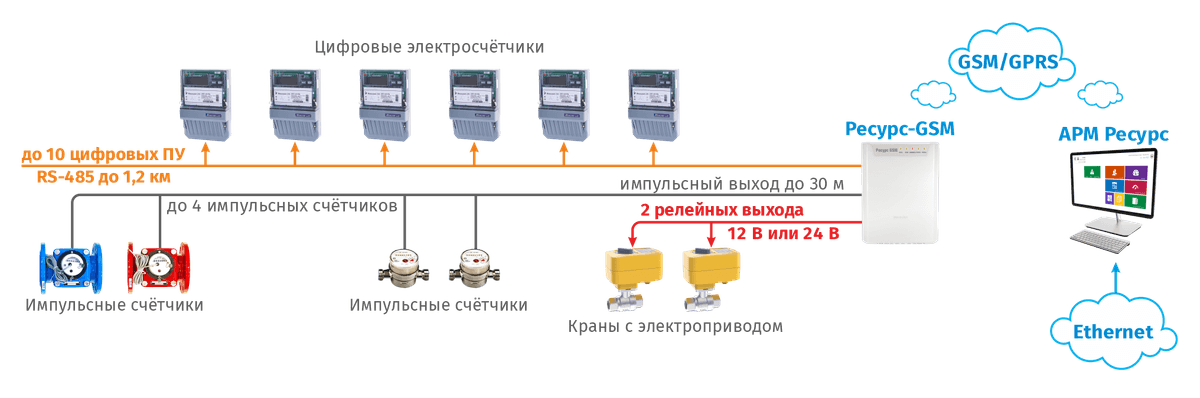

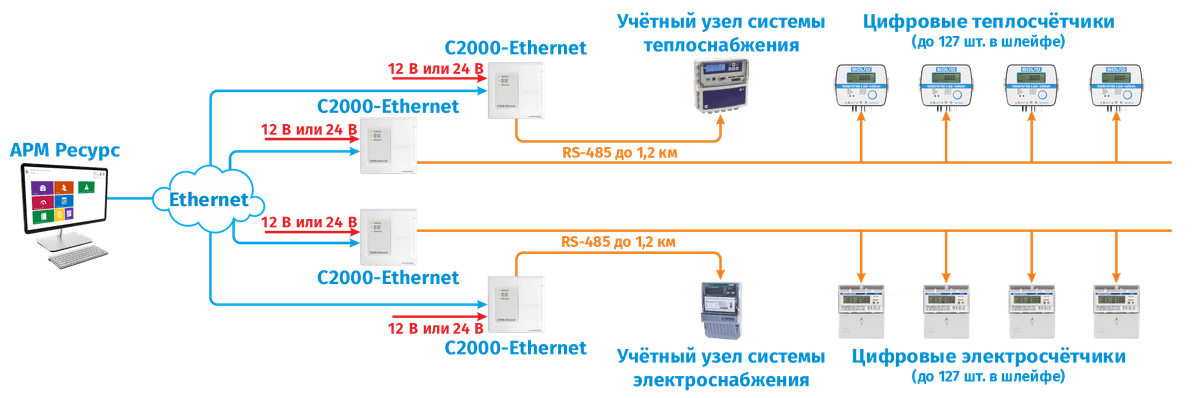

Схемы построения АСКУЭ «Ресурс»

Ознакомьтесь с различными вариантами архитектуры системы контроля и учёта энергоресурсов!

Перейти к схемам

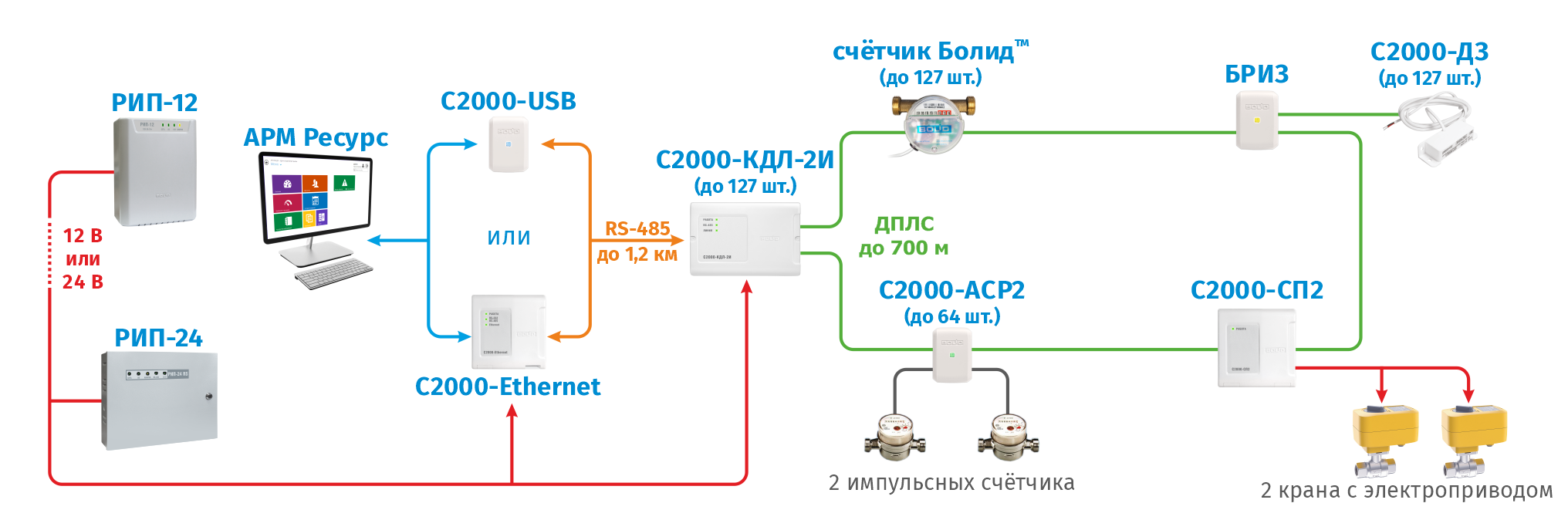

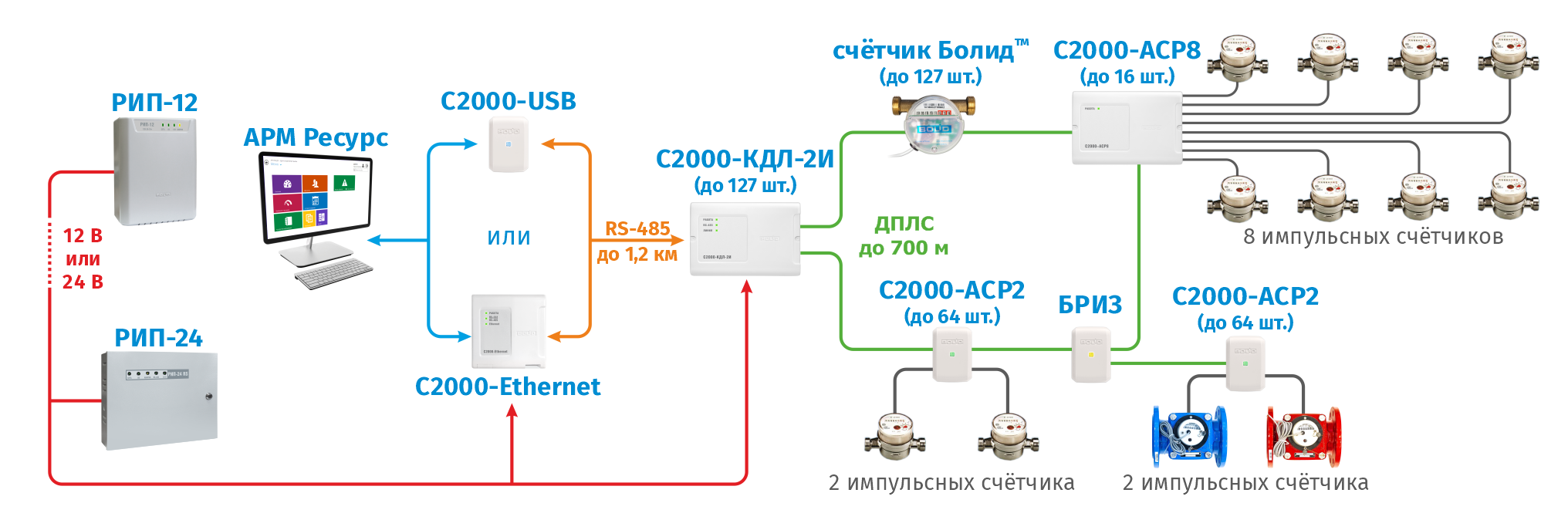

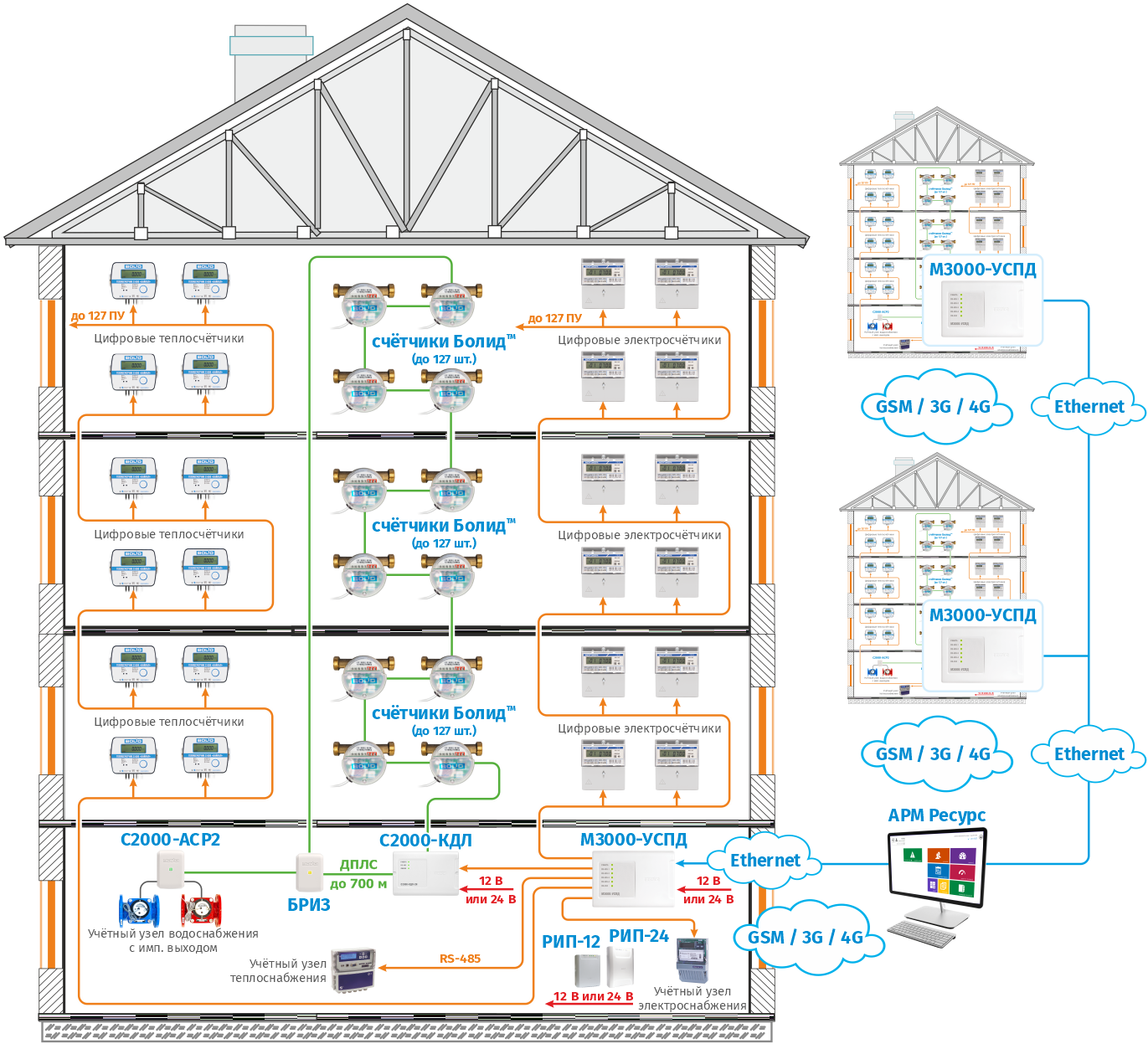

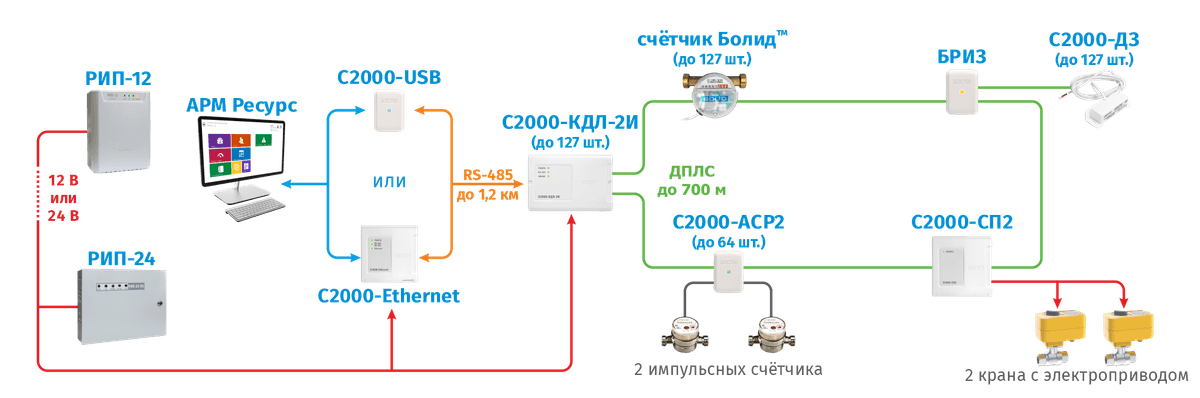

ИМПУЛЬСНЫЕ СЧЁТЧИКИ по проводам

К АСКУЭ «Ресурс» возможно подключение любых счетчиков с импульсным выходом. Воды, газа, тепла или электроэнергии. Подключение по проводам осуществляется с помощью регистраторов импульсов С2000-АСР2, С2000-АСР8. Обязательное условие подключения счетчиков с импульсным выходом к АСКУЭ «Ресурс» - частота импульсов на счетном входе регистратора импульсов не должна превышать 70 имп/с для С2000-АСР2 или 20 имп/с для С2000-АСР8. Регистраторы импульсов С2000-АСР2/8 – типичные адресные устройства (АУ) ДПЛС и подключаются к контроллеру ДПЛС, прибору С2000-КДЛ (-2И). Счетчик воды СВК15-3-2-Б так же является АУ ДПЛС и подключается к С2000-КДЛ (-2И).

Счётчик воды СВК-15-3-2-Б является универсальным (ХВС/ГВС) и обладает следующим функционалом:

Передача серийного номера;
Передача начальных показаний;
Передача текущих показаний;
Контроль линии связи;
Встроенный датчик магнитного поля;
Контроль уровня заряда встроенной батарейки.

Полная схема Типовой проект

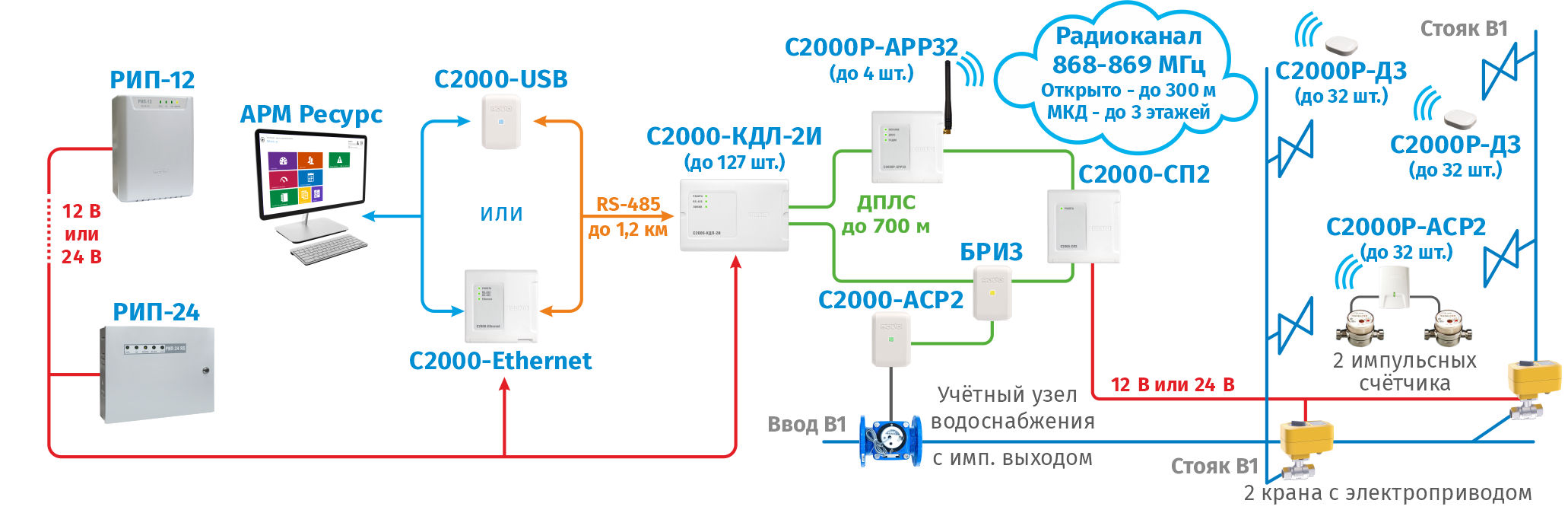

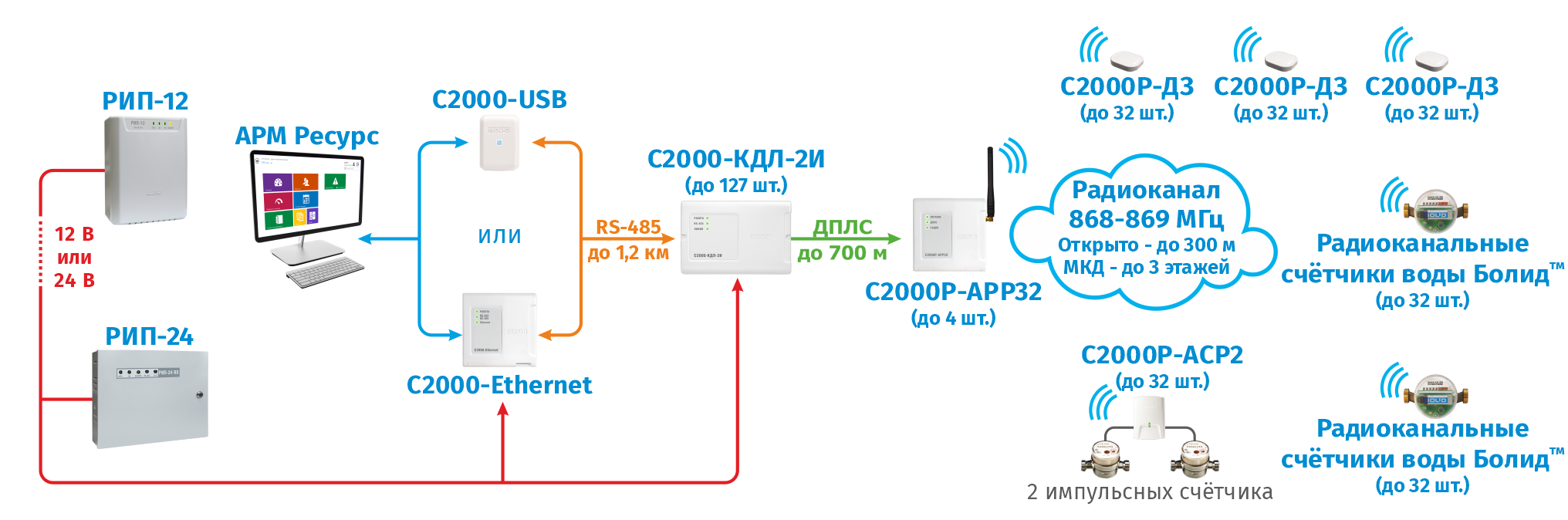

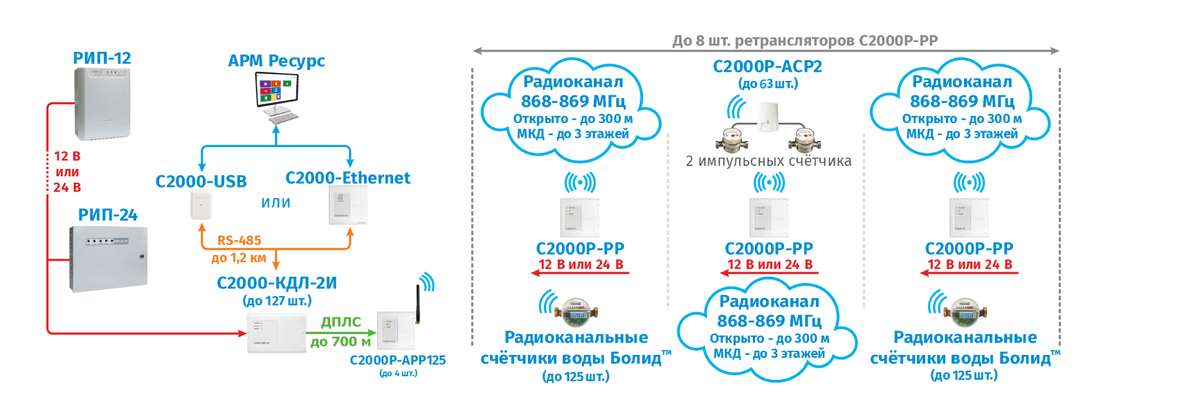

ИМПУЛЬСНЫЕ СЧЁТЧИКИ по радиоканалу через С2000Р-АРР32

К АСКУЭ «Ресурс» возможно подключение любых счетчиков с импульсным выходом. Воды, газа, тепла или электроэнергии. Беспроводное подключение осуществляется с помощью радиоканальных регистраторов импульсов С2000Р-АСР2 и радиорасширителя С2000Р-АРР32. Обязательное условие подключения счетчиков с импульсным выходом к АСКУЭ «Ресурс» по радиоканалу - частота импульсов на счетных входах регистратора импульсов С2000Р-АСР2 не должна превышать 100 имп/с для входа 3 и 1,39 имп/с для входов 1 и 2. Регистраторы импульсов С2000Р-АСР2 – типичные радиоустройство (РУ) радиоподсистемы С2000Р. Радиорасширитель С2000Р-АРР32 это типичное АУ ДПЛС и подключаются к контроллеру ДПЛС, прибору С2000-КДЛ (-2И). Счетчики воды СВК15-3-8-1-Б3 так же является РУ С2000Р и подключается к С2000Р-АРР32.

Радиоканальные счётчики воды СВК15-3-8-1-Б3 обладают следующим функционалом:

Передача серийного номера;
Передача начальных показаний;
Передача текущих показаний;
Контроль качества радиосигнала;
Встроенный датчик магнитного поля;
Контроль уровня заряда встроенной батарейки с возможностью её замены.
